引言
可曲撓橡膠接頭用于輸送水、空氣、弱酸、弱堿等介質管道的連接、位移補償和隔振。
1 主題內容與適用范圍
本標準規定了可曲撓橡膠接頭的產品分類、技術要求、試驗方法、檢驗規則和標志、包裝、運輸、貯存。
本標準適用于由簾布增強的橡膠件與平形活接頭或金屬法蘭松套組成的通用型可曲撓橡膠接頭。
2 引用標準
GB 528 硫化橡膠拉伸性能的測定
GB 532 硫化橡膠與織物粘著強度的測定
GB 1682 硫化橡膠脆性溫度試驗方法
GB 1690 硫化橡膠耐液體試驗方法
GB 1804 公差與配合 未注公差尺寸的極限偏差
GB 2555 一般用途管法蘭連接尺寸
GB 3289、37 可鍛鑄鐵管路件連接件型式尺寸 平形活接頭
GB 3512 橡膠熱空氣老化試驗方法
GB 5563 膠管液壓試驗方法
GB 5567 膠管耐真空試驗方法
GB 5749 生活飲用水衛生標準
GB 5750 生活飲用水衛生檢驗法
3 術語
3.1 可曲撓橡膠接頭
由織物增強的橡膠件與平形活接頭或金屬法蘭松套組成的，用于金屬管道位移補償和隔振的接頭。
3.2 軸向位移
可曲撓橡膠接頭在流體流動方向即中軸線方向的伸長或壓縮。
3.2.1 軸向伸長

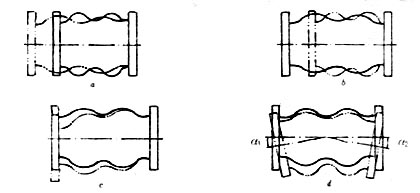

可曲撓橡膠接頭長度增加的軸向位移，見圖1－a。
3.2.2 軸向壓縮
可曲撓橡膠接頭長度減少的軸向位移，見圖1－b。
3.3 橫向位移
可曲撓橡膠接頭在與流體流動方向即中軸線方向相垂直的面的位移，見圖1－c。
3.4 偏轉角度向位移
可曲撓橡膠接頭兩個端部與中軸線所形成的外夾角，見圖1－d。偏轉角度為a1+a2。
a——軸向伸長 b——軸向壓縮 c——橫向位移（錯位） d——角向位移（偏轉）
4 產品分類
4.1 型式
4.1.1 按結構形式分為：單球體、雙球體。
4.1.2 按連接形式分為：法蘭連接、螺紋連接兩種。
4.1.3 按工作壓力分0.6MPa、1.0MPa、1.6MPa、2.5MPa四個等級。
4.1.4 產品標記：
□ □ □ □ □×□
其中(從左到右)：□——產品代號(K)；
□——結構形式(單球體D，雙球體S)；
□——橡膠接頭(T)；
□——連接形式（法蘭連接F，螺紋連接L）；
□——工作壓力(MPa)；
□——公稱直徑。
標記示例：
公稱直徑為150mm，工作壓力1.0MPa的法蘭連接雙球體可曲撓橡膠接頭
KSTF1.0×150
4.2 結構
可曲撓橡膠接頭一般由內膠層、簾布、增強層、鋼絲圈、外膠層經硫化成橡膠件后與平形活接頭或金屬法蘭松套組成，結構形式見圖2。
KDTF KSTF KSTL
圖2
1——平形活接頭或金屬法蘭 2——內、外膠層 3——簾布增強層 4——鋼絲圈
4.3 基本參數與尺寸
4.3.1 可曲撓橡膠接頭的工作壓力、真空度應符合表1的規定。
表1
公稱直徑DN
(mm) | 項 目 | 指 標 | | 15～100 | 工作壓力(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | | 真空度(kPa) | 53 | 80 | 100 | 100 | | 125～300 | 工作壓力(MPa) | 0.6 | 1.0 | 1.6 | - | | 真空度(kPa) | 53 | 80 | 100 | - | | 350～1200 | 工作壓力(MPa) | 0.6 | - | - | - | | 真空度(kPa) | 40 | - | - | - | 4.3.2 可曲撓橡膠接頭的長度尺寸及公差應符合表2的規定。
表2 單位：mm 公稱直徑
DN | KDTF | KSTF | KSTL | | 長度 | 公差 | 長度 | 公差 | 長度 | 公差 | | 15 | - | - | - | - | 160 | ±3 | | 20 | 180 | | 25 | 180 | | 32 | 95 | ±3 | 175 | ±3 | 200 | | 40 | 95 | 175 | 210 | | 50 | 105 | 175 | 220 | | 65 | 110 | 175 | 245 | | 80 | 135 | 175 | - | - | | 100 | 150 | 225 | | 125 | 165 | 225 | | 150 | 180 | 225 | | 200 | 190 | 325 | ±4.5 | | 250 | 230 | 325 | | 300 | 245 | 325 | | 350～500 | 255 | - | - | | 600～1200 | 260 | 5 技術要求
5.1 可曲撓橡膠接頭應符合本標準規定的要求，按規定順序批準的圖樣和技術文件制造。
5.2 橡膠件質量
5.2.1 可曲撓橡膠接頭用簾布應無味無毒，對人體無危害作用。
5.2.2 橡膠件兩端內部鋼絲圈應圓整，無明顯變形及折斷、錯位等現象。
5.2.3 橡膠件外觀要求及分等規定見附錄A，外形尺寸應符合表2的規定。
5.3 可曲撓橡膠接頭用膠料的物理性能應符合表3的規定。
表3 | 序號 | 項 目 | 指 示 | | 內膠層 | 外膠層 | | 1 | 拉伸強度 (MPa) | ≥12 | ≥13 | | 2 | 扯斷伸長率 (％) | ≥450 | ≥500 | | 3 | 扯斷永久變形 (％) | ≤25 | ≤30 | | 4 | 脆性溫度 (°C) | ≤-30 | ≤-30 | | 5 | 粘著溫度 (kN/m) | ≥2.0 | ≥2.0 | | 6 | 熱空氣老化
(100°C×48h) | 拉伸強度變化率％ | +25～-25 | +25～-25 | | 扯斷伸長率變化率％ | +10～-30 | +10～-30 | | 7 | 耐酸系數10%H2SO4×168h室溫 | ≥0.7 | ≥0.7 | | 8 | 耐堿系數10%NaOH×168h室溫 | ≥0.7 | ≥0.7 | 注：粘著強度系成品試驗。
5.4 平形活接頭應符合GB 3289.37要求，金屬法蘭應符合GB 2555要求，公差尺寸按GB 1804-79中l(wèi)T14級執行。
5.5 可曲撓橡膠接頭的工作壓力和真空度應符合表1的規定，試驗壓力是工作壓力的1.5倍，爆破壓力是工作壓力的3倍。
5.6 在表1規定的工作壓力下，可曲撓橡膠接頭的位移性能應符合表4要求。
表4 | 型別 | 公稱直徑DN
(mm) | 軸向伸長
(mm) | 軸向壓縮
(mm) | 橫向位移
(mm) | 偏轉角度
(a1+a2)(°) | | KDTF | 32～50 | 6 | 10 | 10 | 15 | | 65～100 | 8 | 15 | 12 | | 125～200 | 12 | 18 | 16 | | 250～400 | 14 | 22 | 20 | 10 | | 500～1200 | 16 | 25 | 22 | | KSTF | 32～80 | 30 | 50 | 45 | 40 | | 100～150 | 35 | 50 | 40 | 35 | | 200～300 | 35 | 60 | 35 | 30 | | KSTL | 15～65 | 6 | 22 | 22 | 45 | 5.7 可曲撓橡膠接頭用于生活飲用水系統時，通過接頭后的水質仍應符合GB 5749的規定。
6 試驗方法
6.1 外觀質量采用目測檢驗，結構尺寸應用游標卡尺或卷尺檢驗。
6.2 橡膠件內部的鋼絲圈應用X射線透視檢驗。
6.3 物理性能的試驗方法
6.3.1 橡膠拉伸強度、扯斷伸長率、扯斷永久變形的試驗應符合GB 528的規定。
6.3.2 橡膠脆性溫度的試驗應符合GB 1682的規定。
6.3.3 硫化橡膠與織物簾布層的粘著強度試驗應符合GB 532的規定。
6.3.4 橡膠熱空氣老化的試驗應符合GB 3512的規定。
6.3.5 橡膠耐酸堿的試驗應符合GB 1690-82中4.2條的規定，試驗液體為10%H2SO4、10%NaOH，試驗結果用抗張積累數表示。
6.4 平形活接頭或金屬法蘭外觀用目測方法檢驗，尺寸及公差應用游標卡尺或卷尺檢驗。
6.5 壓力和真空度的試驗方法
6.5.1 產品的試驗壓務和爆破壓力的試驗可參照GB 5563-85中6.3條規定執行。
6.5.2 產品的真空度試驗可參照GB 5567-85中2～5章規定執行。
6.6 產品的位移性能試驗應符合附錄B的要求。
6.7 產品的水質試驗應符合GB 5750的規定。
7 檢驗規則
7.1 產品必須經制造廠質檢部門檢驗，并出具產品合格證。
7.2 產品的檢驗分出廠檢驗和型式檢驗兩種，其項目應符合表5的規定。
7.3 凡屬以下幾種情況之一的必須進行型式檢驗：
(1)產品結構、材料、工藝有較大改變，可能影響產品性能時；
(2)新產品開發或老產品轉廠生產的試制定型鑒定；
(3)正常生產過程中的質量定期抽查；
(4)出廠檢驗結果與上次型式檢驗有較大差異時；
(5)國家質量監督機構提出進行型式檢驗的要求時。
表5 | 序號 | 檢驗項目 | 技術要求 | 試驗方法 | 出廠檢驗 | 型式檢驗 | | 1 | 外觀質量檢驗 | 5.2.1 | 6.1 | 全檢 | 抽檢 | | 2 | X光透視檢驗 | 5.2.2 | 6.2 | △ | | | | 3 | 橡膠物理性能檢驗 | 5.3 | 6.3 | △ | | | | 4 | 法蘭、平形活接頭檢驗 | 5.4 | 6.4 | | △ | | | 5 | 試驗壓力檢驗 | 5.5 | 6.5.1 | △ | | | | 6 | 爆破壓力檢驗 | 5.5 | 6.5.1 | | △ | △ | | 7 | 真空度檢驗 | 5.5 | 6.5.2 | | | △ | | 8 | 位移性能檢驗 | 5.6 | 6.6 | | | △ | | 9 | 水質檢驗 | 5.7 | 6.7 | | | △ | 注：原材料無變化時，水質檢驗可酌情延期。
7.4 正常生產時，橡膠拉伸強度、扯斷伸長率、扯斷永久變形試驗應每月檢驗一次；熱空氣老化、脆性溫度、耐酸堿性試驗應每季度檢驗一次。每次抽取1個試樣，進行規定項目的檢驗，如有一項不合格時，應另取雙倍試樣進行不合格項目復檢，仍不合格時，則該批膠料判為不合格。
7.5 產品的粘著強度、試驗壓力檢驗應每季度檢驗一次；真空度、爆破壓力、位移性能試驗應每年度檢驗一次。每次任選一種規格為代表，任取1～2件試樣進行規定項目的檢驗，如有一項不合格時，應在同規格產品中另取雙倍試樣進行不合格項目復檢，仍有一件不合格時，則該批產品判為不合格，并作降級處理。
8 標志、包裝、運輸和貯存
8.1 產品應具有下列標志：制造廠名及商標、產品名稱、規格、型號、出廠日期和檢驗員印章。
8.2 公稱直徑小于等于250mm的產品用紙盒包裝，公稱直徑大于250mm的產品用木箱包裝，長途運輸時均用木箱包裝。包裝盒（箱）內應附有產品合格證。
8.3 運輸、貯存
產品在運輸、貯存過程中，應防止日光直射、雨雪浸淋，避免與酸堿、油類等有機溶劑接觸。
產品應貯存在干燥、通風良好的庫房內，并遠離熱源1m以外。
附錄A
外觀質量及分等規定
（補充件）
A1 在不影響使用性能的情況下，外觀質量及分等應符合表A1規定。
表A1 | 序號 | 外觀缺陷
名 稱 | 優等品 | 一等品 | 合格品 | | 1 | 起泡脫層 | 不允許有 | 內膠層不允許有，外膠層面積不大于100mm2，兩缺陷間距不小于500mm，須經一次修理完善 | 內、外膠層面積不大于300mm2，兩缺陷間距不小于300mm，須經一次修理完善 | | 2 | 雜質 | 內膠層不允許有，外膠層深度不大0.2mm，且不多于一處 | 內膠層不允許有，外膠層深度不大于0.5mm，且不多于2處，須經一次修理完善 | 內、外膠層深度不大于1mm，且不多于3處，須經一次修理完善 | | 3 | 外界損傷 | 內膠層不允許有，外膠層深度不大0.2mm，面積不大于5mm2，且不多于一處 | 內膠層不允許有，外膠層深度不大于0.5mm，面積不大于10mm2，且不多于2處，須一次處理完善 | 內、外膠層深度不大于1mm，且不多于3處，須一次處理完善 | | 4 | 修理痕跡 | 不允許有 | 內膠層不允許有，外膠層不多于2處的輕微痕跡 | 內、外膠層允許有不多于3處的修理痕跡 | | 5 | 破裂、增強層脫層、針孔、海綿狀 | 不允許有 | 不允許有 | 不允許有 | 附錄B
位移性能試驗方法
（補充件）
B1 試樣
在硫化后停放時間不少于24h的可曲撓橡膠接頭成品中任取1件作為試樣。
B2 設備及工具
B2.1 電動試壓泵或手動水壓泵
B2.2 壓力表（規定的使用壓力應在全刻度盤讀數的15%～85%之間，并應定期校對確保靈敏和準確）。
B2.3 試驗臺、游標卡尺、角度量具。
B3 試驗用介質
水、皂化液或合適的液體。
B4 升壓速度
當試驗壓力不超過7.0MPa時為0.075MPa/s，如果達不到上述升壓速度時，有關方面應事先商定一個合適的速度值。
B5 試驗的準備
將平直放置的可曲撓橡膠接頭試樣一端裝上帶排氣閥的平面法蘭蓋，成為自由端。另一端裝上帶導氣管的平面法蘭蓋和液壓泵出口管相連接并固定在試驗臺上，以低壓水或皂化液充入試樣內部排凈空氣，關閉排氣閥停泵。調整試樣軸線并固定自由端。平行軸線測量并記錄試樣初試長度。
B6 軸向位移試驗
按B5條準備完畢后，在軸線方向施加機械力將試樣拉伸或壓縮至表4規定的伸長量或壓縮量，并固定住。按B4條升壓速度對試樣施以產品的工作壓力，至少保持1min，檢查試樣有無滲漏、開裂或異常變形等損壞現象。
B7 橫向位移試驗
該試驗可單獨進行，也可在軸向位移試驗結束并恢復試樣原狀后連續進行。用垂直軸線的機械力將試樣橫向拉至表4規定的橫向位移量，并固定住。按B4條升壓速度對試樣施以產品工作壓力，至少保持1min，檢查試樣有無滲漏、開裂或異常變形等損壞現象。
B8 偏轉角度試驗
該試驗可單獨進行，也可軸向和橫向位移試樣結束并恢復試樣原狀后連續進行。轉動二側直角擋板將試樣偏轉至表4規定的偏轉位移角度并固定住，按B4條升壓速度對試樣施以產品的工作壓力，至少保持1min，檢查試樣有無滲漏、開裂或異常變形等損壞現象。
B9 試驗結果
在保持時間內觀察并記錄產品有無滲漏、無裂及異常變形現象。
附加說明：
本標準由建設部標準定額研究所提出。
本標準由建設部水處理設備器材材料技術歸口單位中國市政工程華北設計院歸口。
本標準由上海建筑設計研究院和上海市松江橡膠制品廠負責起草。
本標準主要起草人：姜文源、張淼、陳志華、江定輝、李文珍、包虹、陸洪元。
本標準委托上海建筑設計研究院負責解釋。
|
